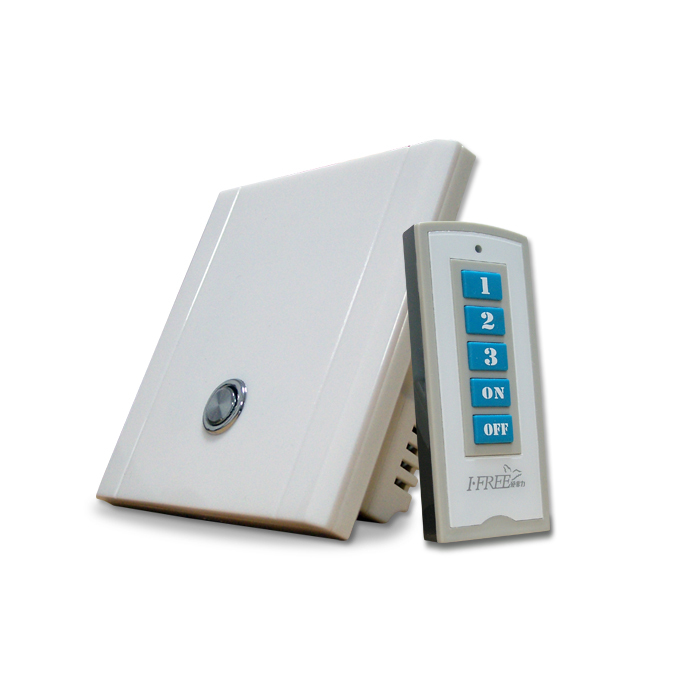

爱非力单线制普及型套装---使用说明书

一、      产品概述：

感谢您选用本公司无线数码遥控开关！

随着人们生活水平的不断提高，科学技术的不断进步，遥控开关取代传统式机械开关将成为现代人追逐的潮流。本公司研制的单线制数码无线遥控开关，突破了传统开关方式，并体验了高科技给生活、工作带来的方便和无限乐趣。

二．产品特点：

1、采用无线数字识别技术，每个开关各自独立密码，不会相互干扰。

2、兼容常规手动操作功能，无线射频遥控，无方向性，可穿越墙壁。

3、依据国际电工惯例设计、安装、接线和普通机械墙壁开关完全相同，

不用重新布线。

4、适用各种类型的合格灯具，无需另接外围器件。

5、遥控开关与遥控器之间采用智能分键录码技术，且每个遥控开关可实现单开/单关、全开、全关功能的设置。

6、保护电路设计，抗浪涌、电流冲击及雷击保护。

三、主要技术指标：

1、工作电压：AC220V±10% 50/60Hz。

2、额定功率：

一位开关：150Wx1；

二位开关每路150Wx2；

三位开关每路100Wx3

注:以上标称功率为阻性负载；容性、感性负载减半，如：电感式日光灯等。调光开关40-200Wx1(只适用于阻性负载，如：白炽灯。)

3、待机功耗：＜0.02W。

4、接收频率：303.825MHz。

5、遥控距离：室内不小于15米。

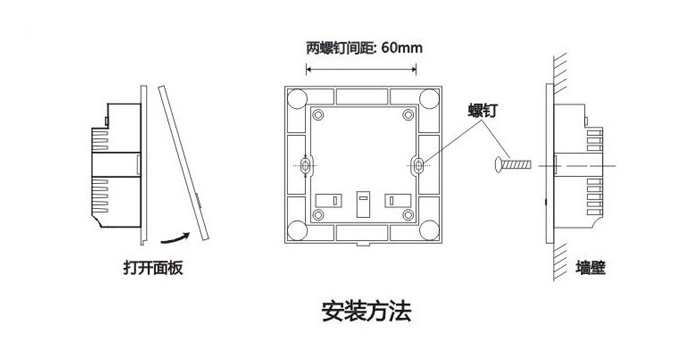

四、安装方法：

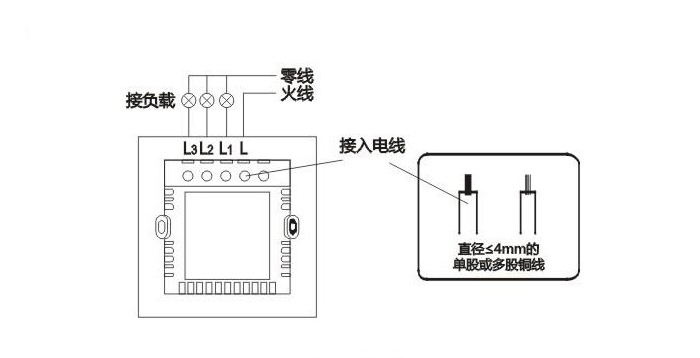

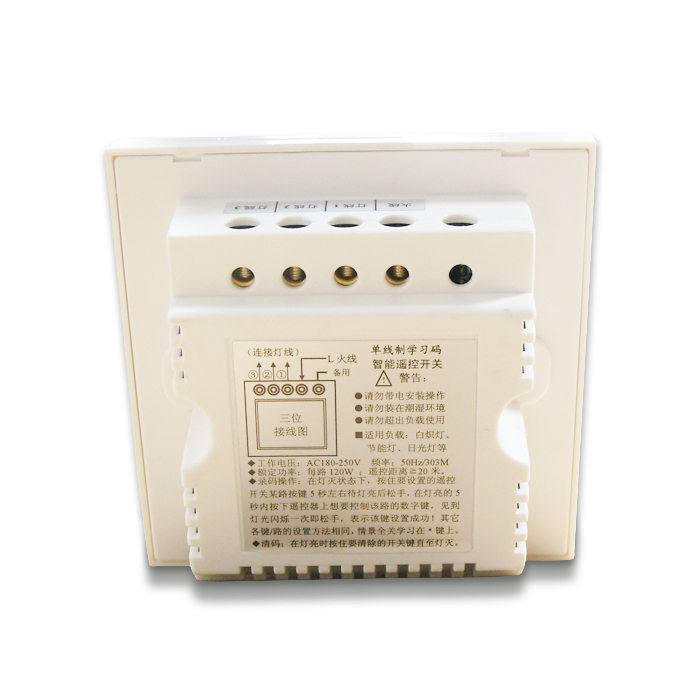

遥控开关的安装及接线方式同普通机械墙壁开关一样，安装前必须先切断电源，按开关上的标签纸所示接线。并把电线整理好，防止碰线短路造成开关损坏，严禁灯头或负载短路，严禁同时在接线柱上直接接入火线和零线，以免造成电源短路。

注:两个或多个开关安装时距离最好大于1米，以免影响遥控距离

五、遥控码录入开关的方法：

遥控开关出厂时，遥控器己经与遥控开关配套好，如果安装后出现不配套情况，请按照如下方法录入遥控器：

1、单开/单关：在灯光熄灭状态下，长按要设置的遥控开关面板某路按键5秒，待灯“亮”后松手，并在灯亮5秒内按一下遥控器上想要控制该路的按键，待灯光闪动2次，表示该路的单键“开/关”功能设置成功，再按一下该路按键退出设置。遥控开关其它各路录入的方法相同。

2、总关：在灯光熄灭状态下，长按要设置的遥控开关面板某路按键10秒，即灯“亮—灭”后松手，在松手后灯亮的5秒内按一下遥控器上的“总关”功能键，待灯光闪动2次，表示该路设置成功，再按一下该路按键退出设置。注：（要实现系统“总关”每个遥控开关各路都要录入“总关”功能键）

3、总开：在灯光熄灭状态下，按住要设置的遥控开关面板某路按键15秒，即灯“亮—灭—亮”后松手，在松手后灯亮的5秒内按一下遥控器上的“总开”功能键，待灯光闪动2次，表示该路设置成功，再按一下该路按键退出设置。注：要实现系统“总开”功能，每个遥控开关各路都要录入“总开”功能键）

4、清码：清除已学习的遥控器，在灯灭的状态下，长按要清除的遥控开关面板某路按键20秒，即灯“亮—灭—亮—灭”后松手，表示遥控开关面板该路已录入的所有遥控器全部被清除。需重新进行录码才能进行遥控操作。

5、特别提示：

（1）用户如需增加遥控器，按上述录入方法对应设置各路即可。

（2）每个遥控开关各路最多可以录入10组（次）遥控码，当进行第11次录入时，则第一次录入的遥控码被清除，依次类推。

（3）当重复录入相同的遥控码时，录入无效并立即退出学习模式。

（4）、多个遥控器参与录码时，可利用连续录入功能，快速完成设置工作，在录完一个遥控器且灯还在亮着的5秒内，继续按遥控器上的其他健或其它遥控器。当录完最后一个码后，再按一下遥控器上已录入键或按一下遥控开关面板上对应的按键则退出设置。

六、遥控开关的操作：

遥控开关分手动和遥控两种操作方法

手动操作即按下遥控开关面板上的某路轻触按键即可，调光开关短按为开/关功能，在灯亮状态时长按遥控开关面板按键可进入灯具亮度调节模式。

1、单键开/关：按一下遥控器上相应按键，对应的灯亮，再按一下该键，灯则熄灭。

2、总关：按下遥控器上的总关键关闭所有己设置的灯具。（各路遥控开关面板必须录入了”总关”功能在此遥控器按键）

3、总开：按下遥控器上的总开键打开所有己设置的灯具，（各路遥控开关面板必须录入了”总开”功能在此遥控器按键）。

4、调光：短按遥控器按键为开/关功能；在灯亮状态下，长按此键，可进入调光模式，当亮度达到要求时松手，则当前亮度被记忆，当再次按键时即往相反方向调节亮度，松手即记忆当前亮度，当再次开灯时，灯光是关灯前的亮度。

注：为使遥控器发射信号稳定，请不要连续快速按遥控器按键，在进行“总开”“总关”操作时，请按下总关/总开按键1~2秒，以保证每路遥控开关都能收到无线信号。

七、注意事项：

1、遥控开关工作时，外壳有热感属正常现象，建议不要超载使用，否则会缩短开关的使用寿命。

2、遥控器使用过程中如发现遥控距离变近，指示灯变暗，请及时更换遥控器电池。

3、首次上电(包括停电又来电)遥控开关处于复位关断状态。

4、开关正常工作负载功率不低于3W。

八、常见问题与排除方法：

●通电后按遥控开关面板按键无反应。

1、检查是否接通电源，电压是否过低。

2、灯具是否损坏，是否接触不良。

3、检查接线是否正确，是否松动。

●遥控开关面板可以开/关，但遥控器不能控制。

1、检查遥控器是否与开关学习对码。用户安装好后，可重新进行学码对码，。每路都要单独对码。

2、检查遥控器是否损坏，按键时指示灯是否亮，不亮则遥控器有可能损坏，指示灯变暗，应更换同规格的新电池。

●由于过载、短路引起灯不亮。

先切断电源，排除短路与过载至正常。

●遥控开关和遥控器都没有操作，但发现灯被点亮。

1、可能在录码时，其它遥控器也录入了，解决方法是先清除开关会自动亮灯的那一路，然后再重新录码。

2、也可能是学习了几个遥控器，把遥控器按错了，这时要清除不想控制的那遥控器的码，重新录码。

●接日光灯或节能灯时，有不能启动或间断闪烁现象。

1、如果遥控开关控制的是电感式日光灯负载。若不能正常启动，请换用合格正品的启辉器，正品的启辉器内置消火花电容，使用寿命较长，如：佛山照明。也可取下原灯具上的启辉器，在跳泡二脚之间接入300K/0.25W的电阻，即可解决上述问题。

2、对个别没有通过3C认证的节能灯、节能吸顶灯、电子日光灯等，生产厂家为了降低成本，在电路上未装抗干扰旁路电容及放电电阻，关灯后灯管会出现间断闪亮现象。这是回路微电流给电容充电后引起的瞬间辉光放电。解决办法是在灯具或灯头的二个接线端子上并联接入0.1～0.47uF/275～400伏的安规或绦纶电容即可解决上述问题，同时还提高了供电线路的功率因数。

九：保修条列

尊敬的客户：感谢您使用本公司产品，我们向您承诺以下服务：

提供为期一年免费保修服务，保修期过后提供终身有偿服务。

⑴提供产品一年的免费包换服务（仅限于产品质量问题，如需更换外观，将收取外壳成本费用）。

⑵保修期结束后，提供终身有偿维修服务。

⑶产品出现故障，可凭保修卡和购买凭证到当地的指定授权经销代理商处维修。

特别提示：

1)     为保障您的消费权益，请您在购买产品时填写完整保修卡并妥善保存。

2)     未经本公司或当地授权服务机构允许的情况下，擅自拆卸产品各组合部件或私自维修处理，我公司将不再承担产品保修责任。

3)     第三方（包含经销商、代理商、服务商）对用户所做出的超出保修卡承诺范围的口头或书面承诺，均由第三方（承诺方）负责兑现。

4)     维修后一个月内若出现同样的故障现象，我司将提供免费维修。
